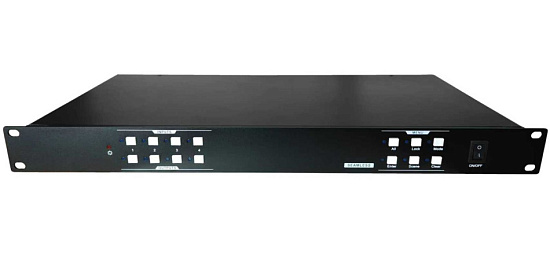

HDMI-матрица 4x4 HTDZ HT-HD0404S
HDMI-матрица 4x4, максимальное разрешение 3840x2160 при 30 Гц
Коммутатор-матрица 4 входа и 4 выхода предназначена для коммутации HDMI-сигналов высокого разрешения. Устройство поддерживает бесшовное (seamless) переключение между источниками, что исключает появление черного экрана или помех при смене картинки. Идеальное решение для оснащения конференц-залов, учебных классов, выставочных стендов и диспетчерских центров.
Помимо этого, с помощью HTDZ HT-ZD0404HD можно коммутировать сигнал с PTZ-видеокамер (до 4шт), подключенных к центральному блоку конференционной системы серии HT-9500. Для этого камеры подключаются к матрице по HDMI, а сама матрица подключается к центральному блоку в порт MATRIX/RS232.
Ключевые особенности:
- Бесшовное переключение: Мгновенное переключение между любыми источниками без задержек и "черного экрана".
- Поддержка 4K: Максимальное разрешение 3840x2160@30Гц (совместимость с HDMI 1.4).
- Управляется с передней панели (кнопки), по RS-232 или через опциональный Ethernet (RJ45).
- Режимы работы: Возможность вывода любого входа на любой выход, а также сохранение и вызов до 4 сцен.
- Управление EDID: Интеллектуальное управление EDID для гарантированной совместимости с любыми источниками сигнала.
| Входы | 4 x HDMI (тип A, разъем "мама") |
|---|---|
| Выходы | 4 x HDMI (тип A, разъем "мама") |
| Макс. разрешение | 3840x2160@30Гц (4K) |
| Стандарт HDMI | HDMI 1.4 |
| Поддержка цветовых пространств | RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2 |
| Пропускная способность | 10.2 Гбит/с |
| Аудио | Встроенная поддержка PCM (через HDMI) |
| Тип переключения | Бесшовное (seamless) |
| Режимы управления | Кнопки на передней панели, RS-232, (Опционально: Ethernet/RJ45) |
| Слоты управления | 1 x RS-232 IN (DB9), 1 x RS-232 OUT (DB9/RJ45) |
| Дополнительно | Поддержка горячего подключения (Hot Plug), запоминание последнего состояния при отключении питания |
| Расстояние передачи | 1080p — до 15м, 4K — до 5м (по обычному HDMI кабелю) |
| Питание | DC 5V, 1A |
| Габариты (Ш x Г x В) | 437 мм x 236 мм x 44 мм |
| Вес (нетто) | 2 кг |
| Цвет корпуса | Черный |
 |
Инструкция по эксплуатации HTDZ HT-ZHD0404 HD
|
PDF 0.59 Мб | Скачать |
| Тип разъема "вход" | Audio, HDMI |
|---|---|
| Тип разъема "выход" | Audio, HDMI |
| Бесподрывное переключение | Да |
| Встроенный масштабатор | Нет |
| Количество входов | 4 |
| Количество выходов | 4 |
|---|---|
| Мультивьювер | Нет |
| Тип HDCP | 1.4 |
| Тип HDMI | 1.4 |
